近几年三星一直保持着高端电视市场的霸主地位，不管是在各大展会中大放异彩的 MicroLED，还是广受用户好评并打开实际消费市场的QDTV产品，让大家感受到了三星在显示面板产业的技术能力仍不容小觑，依然是技术领头人这一现实。

2020年3月三星电子发布了QNED(Quantum dot Nano Light Emitting Diode?QNED)技术。这一技术的发布终于让我们完整的画出了三星TV 10年的技术路线图。

三星一直都是主打QLED量子点技术的，一直以来，关于OLED与QLED谁更胜一筹的话题也是备受大家关注，于是好戏来了。近期，三星显示着手开发将Nano LED与QD相结合的QNED的新一代显示技术。

QNED代表QD + Nano LED。三星内部使用“Nano LED”一词而不是MicroLED，以此突出下一代技术的特殊性。

三星称其纳米LED而不是微型LED。三星电子在初期推出的microLED的大小实际上接近mini LED。从那时起，已经开发出该技术以实现接近microLED的小尺寸。

QD和 OLED一样，不耐热，且容易氧化。如果将QD以薄膜或液体的形式放置在LED上，则会从LED产生热量，这会降低其性能并使其难以正常工作。保护QD材料免受热需要付出很多努力，例如混合使用不同的材料，这会降低QD纯度并使其难以正常运行。考虑到这些QD材料缺点，Samsung Display似乎已开始采用纳米LED。

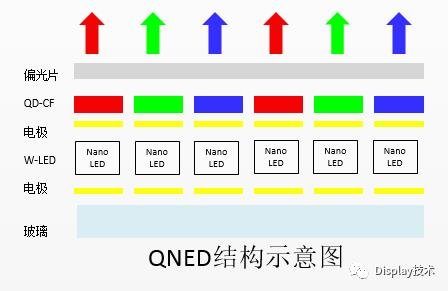

需要强调的是三星的CF膜是通过喷墨印刷技术实现的全光致发光量子点QD-CF膜，所以QNED结构是采用Nano LED作为背光，然后通过QD-CF使光再现，从而显示的色彩要更鲜艳，色域更广。同时采用的是Nano LED背光，能够使显示呈现更高的对比度，黑色画面更纯，理论上背光控制相对MiniLED更加精准。

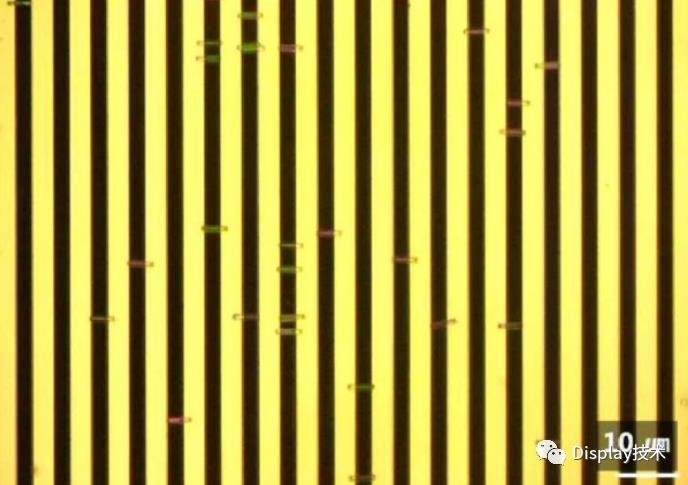

Nano LED呈一个方向排列在电极上。上图像米粒一样的是Nano LED。

三星电子董事长近日与公司高级管理层对位于韩国Asan的显示器制造厂进行了考察，首张QD-OLED电视照片现已正式对外公布。

最近有分析称QNED(量子点纳米LED)技术将有效替代QD-OLED技术。QNED是三星Display继QD Display后开发的第二项前瞻技术，QD颜色变换层和Back Plane(TFT)结构与QD-OLED相同，但是负责发光的不是OLED而是LED。

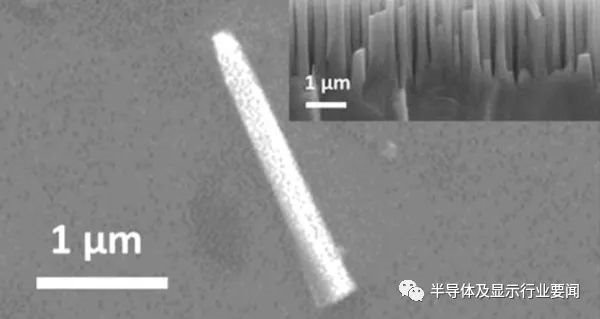

<Nanorod LED放大照片>

3月10日，市场调查公司DSCC研究员Sid Mohan在DSCC博客上发布了题为“Are QNEDs the next big thing?”的文章，对QNED的预测结构和工艺进行了介绍。他指出，三星Display的QNED试生产线如运转顺利，其规划的QD-OLED产线会被QNED工艺所替代。OLED工艺所使用的真空蒸镀设备价格昂贵，QNED工艺中没有真空蒸镀，生产成本要比QD-OLED低。

Sid Mohan分析，QNED将长棍形Nanorod LED植入各像素来构成Display。Nanorod LED直径0.62μm，高2μm，是一个圆柱形发光元件，与一般正方体或长方体LED相比，纵横比较大。因为大小为纳米级、形状为棍状，所以称之为Nanorod LED。

Nanorod LED发出蓝光，Nanorod LED层前方有红色、绿色QD，从而生成红绿蓝三原色。

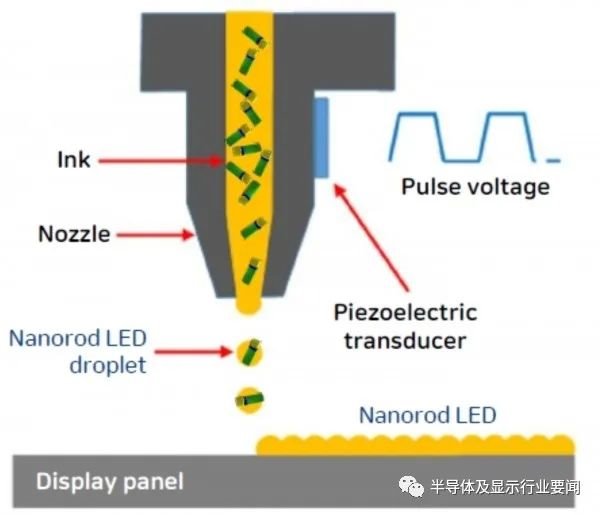

<QNED的Nanorod LED采用喷墨打印进行植入，无需昂贵的真孔蒸镀工艺>Sid Mohan认为QNED能替代QD-OLED的原因，是因为QNED的制造工艺中不需要昂贵的蒸镀设备（Evaporation）。三星Display正在建设的QD-OLED试生产线中包含有蒸镀工艺，用来生产蓝色OLED，高温加热的有机物气化后贴附在玻璃基板上。

蒸镀工艺在真空Chamber中进行，有机物完全贴附在基板上的比率较低，所以生产成本很高。Sid Mohan认为，目前三星Display正在构建的QD-OLED产线，已经完成了蒸镀设备采购，所以会按原计划进行投资，但是QNED试生产成功的话，QNED会替代QD-OLED。

QNED将不采用蒸镀，而是采用喷墨打印的方式将Nanorod LED植入各像素中，就像种田插秧一样，把长长的Nanorod LED插入各像素中。从其特点上来看，细长的Nanorod LED可能很难有序的进行排列，三星Display正在研究通过电场来排列的方案。Sid Mohan称还未了解到Nano LED如何排列、与电极连接如何等相关信息。

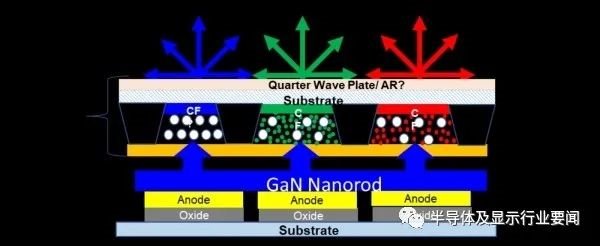

<QNED概念图>

Nanorod LED长度仅为2μm，因此QNED不仅能用于大尺寸电视Display，还能用于智能手机等中小尺寸Display，最新的智能手机OLED像素的大小为10μm左右。Sid Mohan分析，QD颜色变化层（QDCC）生产虽需要曝光工艺，但高画质（高PPI）Display生产很有可能采用QNED技术。
