规模量产速度决定商业化进度!国星光电公布Mini LED最新进度与规划

本栏目由洲明科技独家冠名

12月30日洲明科技专场冠名的「2020行家年会·新型显示专场」上,国星光电Micro&Mini LED研究中心主任兼RGB超级事业部研发部副部长郭恒先生以【Mini LED最新进展与未来展望】为题,阐述了2020年度小间距LED往Mini LED 显示发展的市场情况、趋势与展望、国星RGB超级事业部对于Mini LED显示、背光技术进阶之路的思考及国星光电在Mini LED显示与背光方面的产业化布局。

图1:国星光电Micro&Mini LED研究中心主任兼RGB超级事业部研发部副部长郭恒演讲现场

对于显示市场趋势,郭恒主任认为小间距市场价格竞争激烈,利润已经进入产品的低毛利时代,且产品多年未有突破,P1.25再往下走供应链和价格方面都尚未准备好,因此郭主任认为Mini LED显示市场已经来临,而规模化量产的速度将决定商业成功。

然而目前整体市场方面,Mini LED显示技术依然存在诸多痛点:显示效果方面,容易出现模块色差,花屏,死灯串亮及修复/维护效率低;综合成本方面,包括材料成本(芯片/PCB)高,库存高,良率低导致的制造成本高,以及问题解决慢导致的机会成本高等。

针对这些痛点,国星光电都有怎样的解决方案?

显示效果方面:

1.墨色一致性

早期的IMD会出现大角度麻点,但目前都得到了很好的解决。

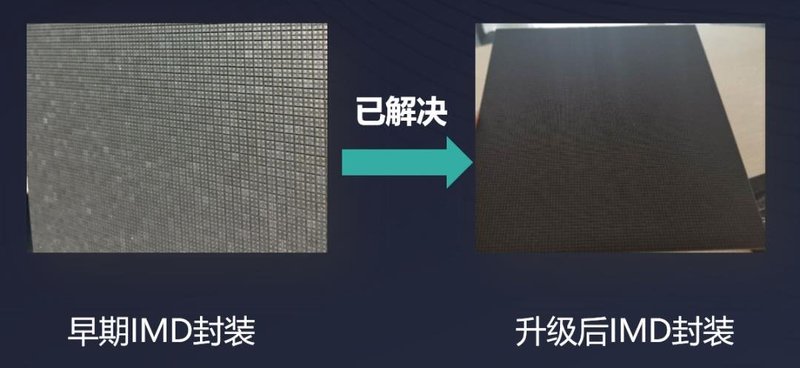

图1:升级后IMD封装墨色一致性高

来源:【Mini LED最新进展与未来展望】演讲ppt

2.色彩一致性

IMD可导入全测分选,最大程度地剔除不良,亮度比可做到1:1.3~1:1.5。

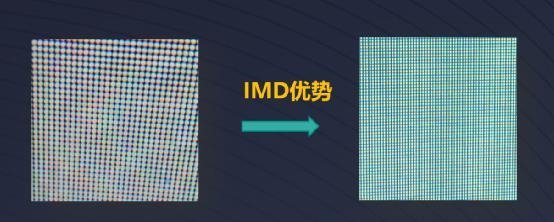

图2:IMD导入全测分选,色彩一致性高

来源:【Mini LED最新进展与未来展望】演讲ppt

3.良率

目前P0.9正装和倒装IMD方案,载板PCB良率可做到>95%,一次封装制程良率更高,均>98%

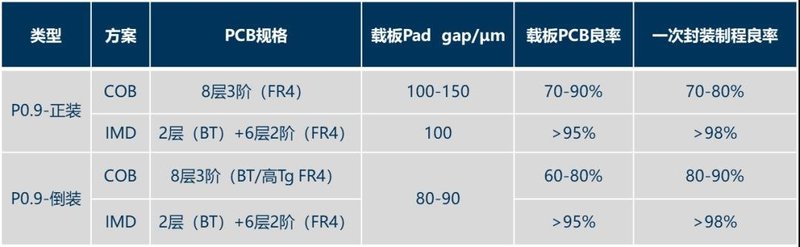

图3:P0.9 IMD及COB方案的良率对比

来源:【Mini LED最新进展与未来展望】演讲ppt

4.可靠性

防磕碰能力方面,IMD(P0.9)焊接推力值达2-3kg,可满足租赁市场需求。

维修难度方面,IMD(P0.9)及COB-P0.9的失效率<10ppm,但imd可现场维修,直接用良品替代对应的< span="">。坏点,维修成本较低,COB则存在维修困难且需通过替换模组的高成本方式进行维修。

5.成本方面

国星光电RGB超级事业部已于11月底正式宣布全新IMD 0.9标准版+旗舰版同步上市。此外,RGB超级事业部计划于2021年Q1将目前IMD产能的1000KK/月提高至 2000KK/月。随着良率与效率的提升,加上产能的提高,标准版预计未来能做到0.015元/像素点,而对应到整屏的成本,将低于4万元/㎡。

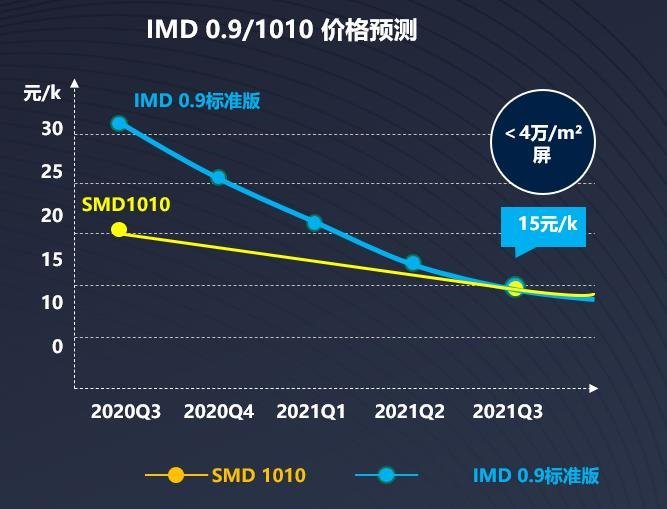

图4:IMD 0.9/1010价格预测

来源:【Mini LED最新进展与未来展望】演讲ppt

针对Mini LED显示产品布局,国星光电RGB超级事业部已推出IMD-M09T,IMD-M07及IMD-M05等多系列产品,未来RGB超级事业部还将推出P0.4,P0.3及更小间距的产品。

除了Mini LED显示产品外,此次国星光电RGB超级事业部也展示了其在Mini LED背光领域的产品布局规划。

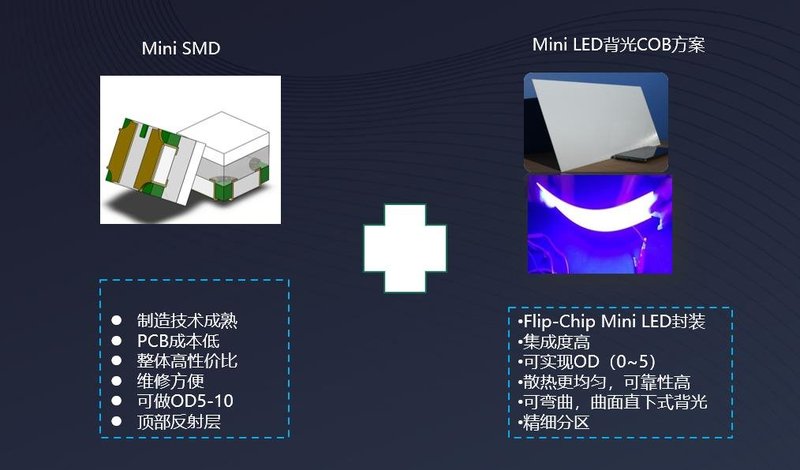

图5:国星光电RGB超级事业部在Mini LED背光领域的产品规划

来源:【Mini LED最新进展与未来展望】演讲ppt

2020年是微小间距显示市场快速发展的一年,终端显示屏厂商陆续推出P1.0以下Mini LED显示实际应用案例,终端消费品牌也在争先发布Mini LED背光产品。相信随着技术更新迭代、成本瓶颈被逐步攻克后,Mini LED显示和背光市场将有机会迎来爆发式的增长,而诸如国星光电为代表的龙头封装企业将优先受惠。
