光效提升10倍！江风益院士团队InGaN基橙-红光LED最新成果

行家说Talk · 2020-11-25

InGaN因其宽带隙可调的优点，在 Micro-LED全彩显示中应用被寄予厚望。目前micro-LED技术正面临两大挑战，

1. 巨量转移技术；

2. 缺乏高效可靠的红光Micro-LED芯片。

目前常规的红光LED是由AlGaInP材料制成，在普通芯片尺寸下，其效率为60%以上。然而，当芯片尺寸缩小到微米量级时，其效率会急剧降低到1%以下。此外，AlGaInP机械强度较弱，巨量转移难度更大，容易在芯片抓取和放置过程中出现开裂。

InGaN材料在具有较好机械稳定性和较短空穴扩散长度的同时，又与InGaN基绿光、蓝光Micro-LED兼容，是Micro-LED红光芯片的较佳材料选择。然而，InGaN基红光量子阱存在严重的铟偏析问题，这将导致红光量子阱中的非辐射复合增加，从而引起效率降低。在过去20年的研究中，InGaN基红光LED功率转换效率不足2.5%。铟偏析问题严重阻碍了InGaN基红光LED的发展。因此，如何解决铟偏析问题是获得高效InGaN基红光LED的关键。

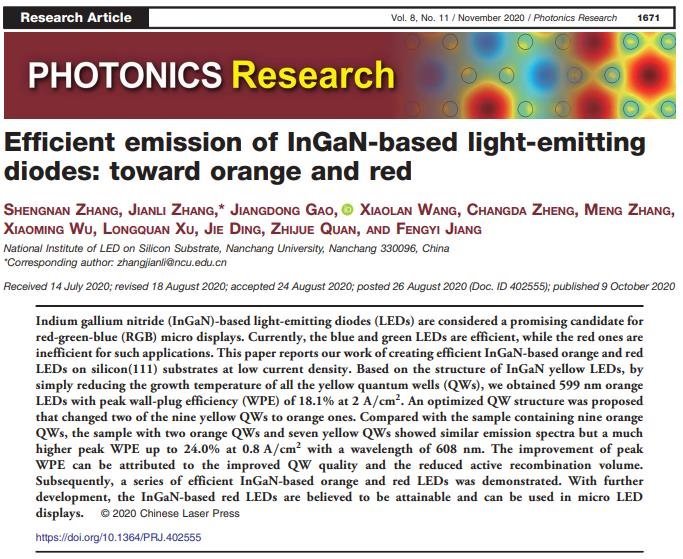

近日，南昌大学的江风益院士课题组在Photonics Research 2020年第8卷第11期上展示了他们最新研制的高光效InGaN基橙-红光LED结果。

此项研究基于硅衬底氮化镓技术，引入了铟镓氮红光量子阱与黄光量子阱交替生长方法，并结合V形坑技术，从而大幅缓解了红光量子阱中高In组分偏析问题。再依据V形p-n结和量子阱带隙工程大幅提升了红光量子阱中的辐射复合速率。使用该技术成功制备了一系列高效的InGaN基橙-红光LED，基于InGaN的黄色LED的结构对基于InGaN的橙色和红色LED进行了研究。

没有将所有黄色的QW更改为橙色，而是提出了一种优化的QW结构，该结构仅将9个黄色的QW中的两个更改为橙色。发现具有优化结构的LED效率更高，在0.8A / cm2的峰值波长为608 nm时，WPE达到了24.0％；效率的提高归因于橙色QW的质量提高和活性重组量减少。

基于优化的QW结构，开发了一系列高效的基于InGaN的橙色和红色LED，其峰值波长为594nm至621nm，相应的WPE在0.8 A / cm2时为30.1％至16.8％，光效相较于以往报道的相同波段InGaN基LED结果整体提高了约十倍。

研究人员认为，基于InGaN的红色LED的材料质量非常接近满足微型显示器的要求。随着微型LED芯片技术的发展以及材料增长的进一步改善，相信在不久的将来用于微型显示器的基于InGaN的红色LED是可行的。

2020行家年会暨LED及第三代半导体产业高峰论坛正在报名，更多Mini&Micro LED相关信息尽在新型显示专场，新型显示专场将于12月30日9：00-17：30在深圳四季酒店四季宴会厅进行。届时行业各环节的行家们将从行业发展趋势与供应链各个环节进展出发，讨论技术与应用，传递有价值的产业信息，将产业供应链联动起来，进一步加速新型显示技术的商业化进程和产业的整合升级。

其中新型显示专场将于12月30日9：00-17：30在深圳四季酒店四季宴会厅进行。届时行业各环节的行家们将从行业发展趋势与供应链各个环节进展出发、讨论技术与应用、传递有价值的产业信息、将产业供应链联动起来、进一步加速新型显示技术的商业化进程和产业的整合升级。

扫码购票?
